Badezimmer-Waschtisch als gebaute Zeichnungen, die Hotelbetriebsteams tatsächlich nutzen können



Ein ordentliches PDF kann fast nutzlos sein, wenn es die vorgesehene Abflussmitte zeigt, während sich das installierte Rohr um eine Schubladenschiene bewegt. Die Zeichnung sieht immer noch professionell aus. Der Raum erzählt eine andere Geschichte. Ich willBadezimmer-Waschtisch als gebaute Zeichnungenum diesen Unterschied ehrlich zu wahren, einschließlich der endgültigen Serviceposition, der Gehäusemodifikation, des Top-Codes und der genehmigten Änderung. Andernfalls wird der erste Wartungstechniker zur Person, die die Anlage neu entdecken muss.

Ich erwarte nicht, dass ein Anlagenteam jede Fertigungsrevision durchsucht, um ein Scharnier, ein Absperrventil oder einen Ersatzspritzer zu finden. Für die Übergabe ist ein prägnantes Raumprotokoll erforderlich, das mit der kontrollierten Projektdatei verknüpft ist. Es sollte vier Fragen schnell beantworten: Was ist installiert, wo ist es, wie kann darauf zugegriffen werden und welche genehmigte Referenz identifiziert einen Ersatz.

Inhaltsverzeichnis

1. Trennung der Entwurfsabsicht von der installierten Aufzeichnung
2. Aufzeichnen von Raum-, Schrank-, Arbeitsplatten-, Spülbecken- und Serviceinformationen
3. Verknüpfung von Zeichnungen mit Fotos und Komponentenplänen
4. Kontrolle von Änderungen, Revisionen und Wartungszugriff
5. Ausgabe einer Datei, die der Hotelbetrieb durchsuchen und der er vertrauen kann

Die Bauzeichnungen für den Badezimmer-Waschtisch entsprechen nicht dem genehmigten Design-Set

Der genehmigte Entwurf bleibt wichtig, da er Absicht, Abmessungen und Verantwortlichkeiten festlegt. Der As--Datensatz dient einem anderen Zweck. Es identifiziert den endgültigen Einbauzustand und verweist auf die Genehmigung, die etwaige Abweichungen zuließ. Ich lösche niemals die ursprüngliche Dimension und ersetze sie stillschweigend. Ich markiere den installierten Wert, verweise auf den Änderungsdatensatz und behalte beide Versionen im Dokumentverlauf bei.

DerHotel-Badezimmer-Waschtischpakete: Vollständiger LeitfadenDefiniert, wie Schrank-, Arbeitsplatten-, Spülen- und Projektinformationen zusammenpassen. Der endgültige Datensatz verwendet dieselbe Paketlogik. Wenn die Arbeitsplatte von einer Quelle und der Schrank von einer anderen stammt, muss das Raumblatt dennoch ihre Kennungen und die genehmigte Schnittstelle zwischen ihnen verbinden.

Eine formelleals-gebaute Zeichnungkommuniziert, was gebaut wurde und nicht, was auf der Ausschreibungszeichnung übrig blieb. Für einen Waschtisch ist kein überladenes Gebäudemodell erforderlich. Es erfordert genaue Rauminformationen, lesbare Abmessungen, klare Ansichten und einen zuverlässigen Index zu Fotos, Zeitplänen und Änderungsgenehmigungen.

Verwenden Sie überall eine Raumkennung

Ich behalte den gleichen Raumcode auf der Zeichnung, dem Schranketikett, dem Deckenetikett, den Inspektionsfotos, dem Wassertestblatt, dem Hardware-Zeitplan und dem Übergabeverzeichnis bei. Wenn das Hotel die Zimmer vor der Eröffnung neu nummeriert, enthält die Datei sowohl den Baucode als auch die operative Zimmernummer. Ein einfacher Querverweis verhindert, dass Wartungspersonal eine Komponente anhand des falschen historischen Etiketts bestellt.

Der Zeitplan für den Raum-typ ist weiterhin wichtig, kann jedoch den einzelnen Datensatz nicht ersetzen. Wiederholte Räume können eine Standardzeichnung haben, während einige wenige Handpläne, zugängliche Abstände, unterschiedliche Wände oder genehmigte Serviceabweichungen enthalten. Ich verwende einmal die Standarddetails und füge dann nur dann ein raumspezifisches Abweichungsblatt hinzu, wenn der Installationszustand abweicht.

Für wiederholte Hotels,Badezimmer-Waschtisch als gebaute Zeichnungenbenötigen neben den Standarddetails auch einen Statusindex für den Raum-. Ich markiere, ob jedes Zimmer dem Standard entspricht, eine übergebene Regelung aufweist oder eine genehmigte Abweichung aufweist. Dieser Index verhindert, dass ein Techniker einen ungewöhnlichen Raum als Beweis dafür betrachtet, dass der gesamte Raumtyp auf die gleiche Weise gebaut wurde.

Zeichnen Sie den Schrank als Baugruppe und nicht als Rechteck auf

Der Umriss und die Gesamtbreite eines Schranks sagen niemandem, wie er zu pflegen ist. Für die Aufzeichnung sind der Schrankcode, die Griffausrichtung, die Bauausführung, freiliegende Endplatten, Füllbreiten, Wandbefestigungszonen, Schienenpositionen, abnehmbare Rückwände, Zugangsplatten, Tür- und Schubladengrößen, Beschlagfamilien und etwaige Serviceöffnungen vor Ort erforderlich. Ich markiere auch, welche Paneele entfernt werden können, ohne die Oberseite zu beschädigen.

DerBadezimmerschrankseriegibt Projektteams einen klaren Kategoriepfad, aber der Raumdatensatz muss diese Auswahl auf die installierte Einheit und Ausführung beschränken. Ein allgemeiner Kategoriename kann Jahre später keine Ersatzschubladenfront identifizieren. Ich füge den Verweis auf das kontrollierte Finish hinzu, nicht eine beiläufige Beschreibung wie warmes Grau oder Walnuss-Look.

Zeitplan für WaschtischkomponentenInformationen gehören neben die Zeichnung oder in einen verknüpften Zeitplan mit stabilen Kennungen. Scharnier- und Schienencodes, Griffausführung, Stromversorgungskomponenten, Spiegelschrankbeschläge und abnehmbare Abdeckungen müssen für die Beschaffung von Wartungsarbeiten ausreichend detailliert sein. Dies unterscheidet sich von einem Ersatzteilmengenplan-. Man gibt an, was installiert ist; der andere gibt an, welchen Bestand das Projekt führt.

Die veröffentlichtenAustausch von Hotelwaschtischen-Teilzeitplan für Facility-Teamsdeckt Reservemengen und Übergabekontrolle ab. Ich verknüpfe den As-Code der gebauten Komponenten mit diesem Zeitplan, damit ein Techniker sehen kann, ob der richtige Artikel bereits im Lager ist, bevor eine improvisierte Reparatur den Schrank verändert.

Außerdem platziere ich eine Service-Lebensdauer-Notiz nur dann, wenn dies durch den Komponentenhersteller oder die Projektanforderung unterstützt wird.Badezimmerwaschtisch als gebaute Zeichnungensind nicht der richtige Ort für erratene Austauschintervalle. Sie identifizieren das installierte Teil, die Anpassungsroute und den zugelassenen Ersatz, sodass der Betrieb auf der Grundlage aktueller Erkenntnisse eine Entscheidung treffen kann, wenn die Komponente schließlich einer Wartung bedarf.

Zeigen Sie die Waschtischplatte, das Waschbecken und die Wandverbindung deutlich an

Für die Draufsicht sind fertige Länge und Tiefe, freiliegende Überhänge, seitliche Lücken in der Wand-, ggf. die Nahtposition, Spülbeckenausschnitt, Wasserhahnlöcher, Kantenprofil, Spritzhöhe, seitliche Rücksprünge und etwaige feld{1}}beschriebene Bereiche erforderlich. Ich zeichne den Material- und Endcode auf. Wenn die Oberseite sichtbare Bewegungen aufweist, gehört die vollständige -Platte oder Produktionsbildreferenz ebenfalls in den Enddatensatz.

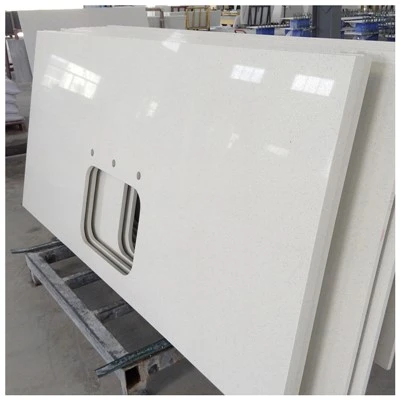

A Quarz-Waschtischplattekann sich in vielen Räumen einheitlich wiederholen, aber die installierte Geometrie kann an Wandrücksprüngen und Versorgungsausschnitten dennoch variieren. Eine Natursteinplatte sorgt für plattenspezifische Variationen und Reparaturnachweise. Die Zeichnung identifiziert die Geometrie; Das verlinkte Foto identifiziert das tatsächlich sichtbare Gesicht. Ich verlange nicht, dass ein Dokument beide Aufgaben schlecht erledigt.

Für die Spüle erfasse ich Hersteller und Modell, Montagemethode, Halterungsdetails, Überlaufstatus, Ablaufgarnitur und Wasserhahnkonfiguration. Die Zeichnung zeigt die Schüsselhülle unterhalb der Oberseite, denn dort konkurrieren Schubladen, Schienen und Serviceleistungen. Wenn bei einer genehmigten Standortänderung eine Schublade gekürzt oder eine Schiene verschoben wurde, muss die Bestandsansicht das Endergebnis anzeigen.

Badezimmer-Finish-RekordDie Informationen umfassen auch Spritzschutz und Dichtmittel. Ich notiere Ausführungscodes, Rücklaufausrichtung, Verbindungsstellen und genehmigte Dichtmittelreferenzen. Ein Foto unter dem normalen Spiegellicht hilft den Betrieben dabei, die installierte Farbe von einem späteren Ersatz zu unterscheiden, der nur unter der Lagerbeleuchtung ähnlich aussah.

Das gleiche Abschlussfoto benötigt eine neutrale Referenz und eine breitere Raumansicht. Durch die Kamerabelichtung kann eine Oberseite wärmer oder kühler erscheinen als die verlegte Oberfläche. Ich benutzeBadezimmer-Waschtisch als gebaute Zeichnungenauf das genehmigte physische Endmuster und den Produktcode zu verweisen; Das Foto dokumentiert die Platzierung und den Zustand und gibt nicht vor, ein perfekter Farbstandard zu sein.

Kartieren Sie Sanitär- und Elektrozugänge, bevor sie verborgen bleiben

Ein nützlichesZeichnung des SanitärzugangsZeigt das endgültige Abflusszentrum, die Versorgungspunkte, die Ventilausrichtung, die Siphonroute, die Schlauchwege und die Platte oder Schublade, die den Zugang ermöglicht. Es markiert auch Bereiche, in denen Bohren verboten ist, da sich die Leitungen hinter dem Schrank befinden. Ich fotografiere, bevor sich die Rückwand schließt, und verwende dabei eine Skala und einen Raumcode im Rahmen.

DerBadezimmer-Waschtisch-Sanitärinstallation, rau-Inerfasst die vorgesehenen Servicezonen vor der Produktion und Installation. Die endgültige Zeichnung zeigt, wo diese Dienste tatsächlich abgeschlossen wurden. Wenn sich die beiden unterscheiden, benötige ich die genehmigte Änderungsreferenz. Eine handgeschriebene Bemaßung ohne Bezugs- oder Genehmigungsdatum ist nur ein Anhaltspunkt.

Elektrische Aufzeichnungen folgen der gleichen Logik. Zeigen Sie Steckdose, Isolator, Stromschublade, Beleuchtungstreiber oder Spiegelanschluss an, wenn sie Teil des Waschtischpakets sind. Identifizieren Sie zugängliche Isolierungen und abnehmbare Abdeckungen. Der Elektrokonstrukteur und der lizenzierte Gewerbetreibende haben die Einhaltung eigener Vorschriften; Der Vanity Record zeigt die physische Schnittstelle und den Wartungsweg, ohne den Anspruch zu erheben, deren zertifizierte Dokumentation zu ersetzen.

DerPlanung einer Steckdose für den Badezimmerwaschtischerklärt, wie sich Schubladenbewegungen, Spritzzonen und Spiegelpositionen auf die frühe Koordination auswirken. Mein abschließender Datensatz fügt die Einbauposition und die Komponentenbezeichnung hinzu, sodass spätere Austauscharbeiten nicht allein auf der ursprünglichen Anordnung basieren-.

Bevor ich die Elektro- und Sanitäransichten schließe, bitte ich jemanden, der sie nicht vorbereitet hat, jeden Zugangspunkt im realen Raum zu lokalisieren. Wenn die Person das Ventil, den Treiber oder die abnehmbare Abdeckung nicht in der Akte finden kann, benötigt das Dokument eine andere Ansicht oder Bemaßung. GutBadezimmer-Waschtisch als gebaute Zeichnungenwerden durch Gebrauch getestet, nicht akzeptiert, da der Blattrand vollständig aussieht.

Verwenden Sie eine Datensatzmatrix, die zu Beweisen führt

Ich halte das Hauptblatt lesbar und verschiebe Details in referenzierte Datensätze. Die folgende Tabelle zeigt die Mindestbeziehung, die ich erwarte. Projektspezifikationen erfordern möglicherweise weitere Informationen.

Die hart erkämpfte Lektion: Eine nicht aufgezeichnete Standortänderung wird zum zukünftigen Abriss

Ein Abfluss kann um eine Schublade herum bewegt werden und funktioniert bei der Übergabe einwandfrei. Wenn das überarbeitete Zentrum und die Zufahrtsroute nie in die Akte aufgenommen werden, sieht ein späterer Techniker nur die Originalzeichnung. Die Suche beginnt dann mit dem Entfernen von Paneelen, Schubladen oder Oberflächen, die nicht verändert werden mussten. Die Installation war erfolgreich, aber der fehlende Datensatz macht aus routinemäßigen Wartungsarbeiten eine Untersuchung.

Die Lektion: Notieren Sie jede genehmigte versteckte Änderung, bevor die letzte abnehmbare Platte zurückgeht.

Machen Sie die Datei durchsuchbar, versioniert und klein genug für die Verwendung

Fotos brauchen Namen, Richtung und Kontext

Ich benenne Bilder nach Raum, Komponente und Ansicht, anstatt Kameranummern zu hinterlassen. Ein nützliches Set umfasst den gesamten Waschtisch, das Schranketikett, die Oberseite, die Unterseite des Spülbeckens, Ventile und Siphon, eine offene Zugangsklappe, den Hardware-Code, die Wandverbindung und den endgültigen Trockenzustand. Ich füge Pfeile oder Beschriftungen nur dort hinzu, wo die Details ansonsten nicht eindeutig sind. Die Rohoriginale bleiben weiterhin verfügbar.

Eine aktuelle Revision muss erkennbar sein

GutBadezimmer-Waschtisch als gebaute ZeichnungenZeigen Sie auf jedem Blatt Revision, Ausgabedatum, Ersteller und Genehmigungsstatus an. Ersetzte Dateien bleiben archiviert, werden jedoch nicht mit nahezu identischen Namen neben der aktuellen Version angezeigt. Ich bevorzuge einen kontrollierten Index, der auf das neueste Blatt verweist und den Verlauf separat speichert.

Strukturierte Zeitpläne schlagen lange Notizen

Ich verwende einheitliche Felder für Komponentencode, Herstellerreferenz, Ausführung, Raumtauglichkeit und Ersatzhinweis. Dadurch kann das Hotelteam den Zeitplan filtern, ohne seitenlange Prosa lesen zu müssen. Die Zeichnung enthält weiterhin wesentliche Abmessungen und Zugangsanweisungen, wiederholt jedoch nicht das gesamte Ersatzteil--, Pflege- oder Inbetriebnahmedokument.

Eskalieren Sie einen fehlenden oder widersprüchlichen Datensatz sofort

Wenn der Einbauzustand und die Zeichnung nicht übereinstimmen, fotografieren Sie zunächst den gesamten Waschtisch und den spezifischen Unterschied mit einer messbaren Referenz. Zweitens unterbrechen Sie alle Arbeiten, die den Zustand verdecken oder verändern würden. Drittens senden Sie dem verantwortlichen Projektteam und Lieferanten die aktuelle Zeichnung, den Raumcode, Inspektionsfotos und den Änderungsverlauf zum Vergleich. Ich korrigiere den kontrollierten Datensatz erst, wenn Einbauzustand und Freigabepfad übereinstimmen.

Häufig gestellte Fragen

1. Was müssen die Bauzeichnungen eines Badezimmerwaschtisches enthalten?

Sie benötigen die Raumidentität, die endgültige Schrankgeometrie und -codes, Informationen zu Ober- und Spülbecken, installierte Servicepositionen, Zugangsklappen, Oberflächen, Wandverbindungen, Komponentenreferenzen, genehmigte Abweichungen, Inbetriebnahmenachweise und Links zu raumcodierten Fotos. Die genaue Projektspezifikation bestimmt die endgültige Leistung.

2. Reichen die markierten-Installationszeichnungen zur Übergabe aus?

Sie können den Ausgangssatz bilden, wenn die Auszeichnungen lesbar, datiert, nachvollziehbar und in das erforderliche Endformat übertragen sind. Ein loses rotes-Leitblatt ohne Zimmerkennzeichnung, Genehmigungsstatus oder verknüpfte Fotos reicht für wiederholte Hotelbetriebe nicht aus.

3. Sollte jedes wiederholte Hotelzimmer eine separate Zeichnung haben?

Verwenden Sie eine kontrollierte Standardzeichnung für wirklich wiederholte Bedingungen und führen Sie dann einen Raumindex und ein Abweichungsblatt für übergebene Grundrisse, zugängliche Räume oder genehmigte Standortänderungen. Jeder Raum benötigt weiterhin eine Aufzeichnung, die seine installierten Komponenten und den Teststatus identifiziert.

4. Wie sollten versteckte Sanitär- und Elektroarbeiten erfasst werden?

Zeigen Sie endgültige Abmessungen ab einem definierten Bezugspunkt an, identifizieren Sie Ventile und Isolierungen, markieren Sie Zugangswege und Bohrverbotszonen und verlinken Sie Fotos vor-der Schließung mit sichtbarem Maßstab und Raumcode. Beglaubigte Handelsunterlagen bleiben getrennt, sofern das Projekt dies erfordert.

5. Was sollte zuerst passieren, wenn die Bestandszeichnung mit dem Raum in Konflikt steht?

Fotografieren und vermessen Sie den Einbauzustand und stoppen Sie dann alle Arbeiten, die ihn verdecken oder verändern könnten. Senden Sie die Nachweise mit der aktuellen Zeichnung, dem Raumplan und den Original-Inspektionsprotokollen an den zuständigen Lieferanten und das Projektteam, bevor Sie die kontrollierte Übergabeakte überarbeiten.

Kurz-Checkliste für Referenz-Badezimmerwaschtische im Bauzustand

• Ordnen Sie die Betriebsraumnummer dem Konstruktionsraumcode zu.
• Notieren Sie Schrank-, Arbeitsplatten-, Spülbecken-, Wasserhahn- und Hardware-Kennzeichnungen.
• Bemaßen Sie die endgültigen Anschlüsse und Zugangsplatten anhand eines angegebenen Datums.
• Verknüpfen Sie raum-codierte Fotos mit jeder versteckten Schnittstelle.
• Verweisen Sie auf jede genehmigte Abweichung, anstatt die Konstruktionsabsicht zu löschen.
• Trennen Sie die aktuelle Ausgabe von archivierten, ersetzten Revisionen.
• Bestätigen Sie vor der Übergabe, dass die Datei geöffnet, durchsucht und gedruckt wird.

Verwandte Projekthandbücher

Verknüpfen Sie den endgültigen Datensatz mit der Paketdefinition, der Installationsroute, dem Serviceplan- und dem Ersatzbestand des Betriebs.

Paketplanung

Hotel-Badezimmer-Waschtischpakete: Vollständiger Leitfaden

Tragen Sie den genehmigten Schrank, die Arbeitsplatte, das Waschbecken und die Verantwortungsstruktur in die endgültige Raumakte ein.

Site-Reihenfolge

Installation von Hotelbadezimmerwaschtischen von der Standortfreigabe bis zur Übergabe

Erfassen Sie jeden freigegebenen Installationszustand, während Wände, Leitungen und Komponentenetiketten sichtbar bleiben.

Service Set-Out

Badezimmer-Waschtisch-Sanitärinstallation, rau-In

Vergleichen Sie die vorgesehenen Abfluss-, Ventil- und Siphonbereiche mit den bei der Übergabe erhaltenen endgültigen Positionen.

Ersatzkontrolle

Austausch von Hotelwaschtischen-Teilplan

Verknüpfen Sie jeden installierten Code mit dem Ersatzartikel und der Menge, die für die zukünftige Zimmerwartung bereitgehalten werden.

Abschließendes Fazit

NützlichBadezimmer-Waschtisch als gebaute ZeichnungenNehmen Sie den letzten Raum auf, ohne ihn unter jedem historischen Dokument zu begraben. Sie identifizieren den Schrank, die Arbeitsplatte, die Spüle, die Hardware, die Dienstleistungen, Zugangspunkte, Oberflächen und genehmigten Änderungen und verknüpfen diese Fakten dann mit durchsuchbaren Fotos und Zeitplänen. Folgendes würde ich tun: ein schlankes Protokoll ausstellen, das ein Techniker neben dem Waschtisch lesen kann, denn KA UNITED würde lieber ein klares, verstecktes-Servicefoto aufbewahren, als den Betrieb zu bitten, eine fertige Platte zu entfernen, nur um zu erfahren, was sich dahinter befindet.
